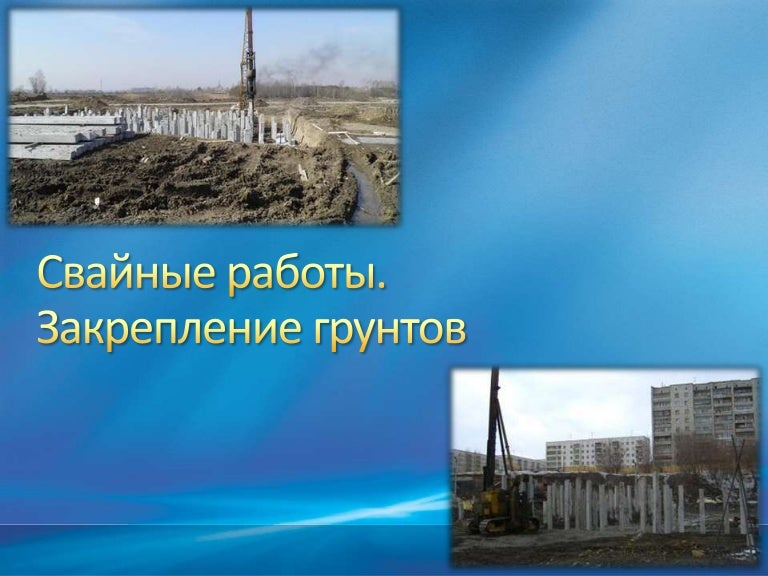

Презентация на тему. По методам производства работ сваи делят на погружаемые и набивные. Погружаемые сваи заранее изготовляют на заводах и затем ударным или безударным методом а также их комбинацией погружают в грунт в вертикальном или наклонном положении. Набивные сваи устраивают непосредственно в самом грунте. Описание слайда Виды свай Забивная железобетонная свая. Описание слайда МЕТОДЫ ПОГРУЖЕНИЯ ЗАРАНЕЕ ИЗГОТОВЛЕННЫХ СВАЙ Сваи заводского изготовления погружают ударом, вибрацией, вдавливанием, завинчиванием с использованием подмыва и электроосмоса, а также комбинациями этих методов. Ударный метод погружения свай основан на забивке свай молотами механическими, паровоздушными одиночного и двойного действия и дизель молотами, которые работают с копрами или мобильными копровыми сваебойными установками, обеспечивающими направленное движение сваи и молота и механизацию вспомогательных операций. Процесс забивки сваи состоит из следующих операций перемещения переезда сваебойной установки к месту погружения очередной сваи установки и выверки, подтаскивания, подъема сваи и установки ее в плане в проектное положение забивки сваи измерения погружения сваи динамического ее испытания. Презентации компании. СП 24. 13330. 2011 Свайные фундаменты. Похожие презентации. Закажите свайные работы у строительной компании Альянс быстро, качественно, за разумные деньги. Описание слайда Наиболее распространены в промышленном и гражданском строительстве сваи длиной 6. Масса ударной части свободно падающего молота при забивке сваи длиной 1. У паровоздушных молотов двойного действия ударной частью является поршень. Молот двойного действия может делать более 2. Описание слайда Наиболее часто применяют штанговые и трубчатые дизель молоты. Ударная часть штанговых дизель молотов подвижный цилиндр, открытый снизу и перемещающийся в направляющих штангах. При падении цилиндра на неподвижный поршень в камере сгорания воспламеняется смесь воздуха и топлива. Образующаяся в результате сгорания смеси энергия подбрасывает цилиндр вверх, после чего происходит новый удар и цикл повторяется. Топливо поступает в форсунку камеры сгорания по трубке, проходящей в блоке поршня, с помощью насоса высокого давления, который приводится в действие подвижным цилиндром. В трубчатых дизель молотах неподвижный цилиндр, имеющий шабот пяту, является направляющей конструкцией. Ударная часть молота подвижный поршень с головкой. Распыление топлива и воспламенение смеси происходят при ударе головки поршня по поверхности сферической впадины цилиндра, куда топливо подает насос низкого давления, который по существу лишь дозирует поступление смеси. Число ударов в 1 мин у штанговых дизель молотов 5. Главное преимущество дизель молота трубчатого типа по сравнению со штанговыми дизель молотами состоит в том, что при одинаковой массе ударной части они обладают значительно большей в 2. Описание слайда При выборе типа молота в зависимости от массы свай и вида грунтов необходимо учитывать коэффициенты применимости К. K Q qWгде Q масса молота, кг q масса сваи с наголовником, кг W энергия удара по паспорту. Свайные Работы Презентация' title='Свайные Работы Презентация' />Значения К колеблются от 2 до 6 в зависимости от материала сваи и типа молота. Описание слайда Спасибо за вниманиеЗемляные работы. Закрепление грунтов. Шпунтовые работы. Описание слайда Сваи предназначены для передачи нагрузки от здания или сооружения на грунты, повышения несущей способности слабых грунтов,. Как сообщили в информационном центре Крымский мост, свайные работы выполнены на 50. На глубину от 12 до 90 метров. Свайные фундаменты. Классификация. Лекция 6. Свайные. Свайные фундаменты. Сваи делят на основные типы 1. Сваи. располагаются в один или. Сваи. располагаются в. Выбор марки железобетонной забивной сваи. Забивка сваи механическим молотом. Погружение свай в лидерные. Забивные железобетонные сваи подразделяют. Устройство буронабивных свай без использования обсадной трубыБурение скважины. Установка армокаркаса. Бурение скважины. Бетонирование скважины. Извлечение бура. Схема распределения нагрузки. Бурение скважин под защитой глинистого раствора. Сваи с оболочкой обсадной трубой2. Сваи с извлекаемой оболочкой Сваи изобретенные в 1. Страусом Киев Сваи Страусазона. Последовательность изготовления сваи. Недостатки буронабивных свай. Разновидность буронабивных безоболочковых свай буроинъекционные сваи незаменимые при усилении оснований и фундаментов. Драйвера На Леново В570. Свайные Работы Презентация' title='Свайные Работы Презентация' />Грунтобетонные сваи. Устраивается скважина бурением, подается в нее водоцементная. Статистика использования разного типа свай.
